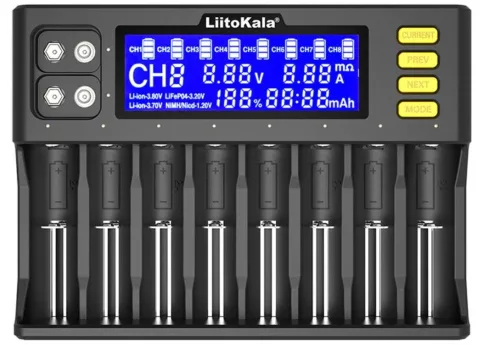

Nabíječka baterií s paralelním nabíjením 8 baterií s LCD displejem, lze použít s většinou typů baterií s nabíjením až 2A
Specifické parametry
Vstupní napětí: DC 12V / 4AVýstupní napětí: DC 4,2 V / DC 1,48 V / DC 3,65 V / DC 4,35 V / 9 V
Výstupní proudNabíjecí proud lithiové baterie:2 000 mA * 4 / (300 mA / 500 mA / 700 mA / 1 000 mA) * 8Nabíjecí proud baterie NiMH: 500mA * 8Nabíjecí proud 9V baterie: 85mA * 2
Specifikace baterie: 26650,21700,18650,18350, 20650,14500, AA, AAA, C, SC 9V atd.
Metoda ukončení: inteligentní monitorování napětíRozměry: 195 mm (délka) * 142 mm (šířka) * 35 mm (výška).
Ii. Specifikace a funkce nabíječky:1. Vstup Dc12,0 V 4,0 A (minimálně), inteligentní nabíjení a mikropočítačový systém řízení pro každou nádrž;2. Největší předností této nabíječky je to, že dokáže rychle nabíjet více kanály po 2 ampérech najednou a nabíjet 9V nikl-metalhydridovou baterii;3. Nabíjecí proud má pět stupňů 0,30A/0,50A /0,70A /1,00A/2,00A;4. Nabíjecí proud:4.1 lithium-iontové baterie (3,70 V / 3,80 V) a lithium-železo-fosfátové baterie (3,20 V) na elektřinu, podle nákupu baterie vnitřní odpor detekcí systému automatické konfigurace velikosti CURRENT, pokud chcete změnit velikost nabíjecího elektrického CURRENT, můžete dlouze stisknout CURRENT, nejprve blikat zobrazí krátkou, když CURRENT hodnotu podle tlačítka CURRENT, můžete vybrat nabíjecí CURRENT (A / A / 0. 50 0,30 0,70 2,00 1,00 A/A/A) (poznámka: v prvním slotu 1/3/6/8 je maximální nabíjecí proud CURRENT 2,0 A, v prvních slotech 2/4/5/7 maximálně 1,0 A). Nabíjecí proud mezi prvním a druhým slotem, třetím a čtvrtým slotem, pátým a šestým slotem a sedmým a osmým slotem nepřesáhne v součtu 2A, to znamená, že když je jeden slot nabíjen proudem 2A a poté vložíte baterii do druhého slotu, proud 2A klesne zpět na nabíjecí proud 1A; 4. Nabíjecí proud mezi prvním a druhým slotem, třetím a čtvrtým slotem, pátým a šestým slotem a sedmým a osmým slotem nepřesáhne v součtu 2A. 2Ni-MH/Ni-Cd baterie (1,20 V) nabíjecí proud je pevně stanoven na 0,50 A a proud nelze zvolit; 4.3 Nikl-metal hydridovou (9,0 V) nabíjecí baterii lze nabíjet na určitém místě a lze nabíjet dvě baterie najednou. Nabíjecí proud každé baterie je přibližně 85 mA;5. Při nabíjení se na displeji LCD může zobrazit symbol baterie/CH a drážka drážka tao typ baterie/nabíjecí proud A/V napětí baterie, doba nabíjení h/nabíjecí kapacita mAh a procenta % / údaje o vnitřním odporu baterie m Ω; Když je baterie plná, údaje na displeji LCD se uloží a zobrazí se na 100 %. Když je baterie plná, symbol baterie se nepohne. Každá dvojice slotů by měla mít červené a zelené indikační LED světlo. Červené světlo bude svítit při nabíjení, zelené světlo bude svítit při pohotovostním režimu a zastavení nabíjení a červené světlo bude varovně blikat, když je baterie nebo kanál slotu abnormální (zkrat/obrácené připojení atd.);6. Systém dokáže automaticky rozpoznat lithiové baterie 3,70 V a nikl-metalhydridové/nikl-kadmiové baterie (1,20 V). Stisknutím tlačítka MODE lze ručně vybrat lithium-železo-fosfátové baterie 3,20 V a lithium-železo 3,80 V (IMR).7. Při aktivační funkci napětí 0V nelze nabíjet 1,65-2,20V (ale bude docházet k aktivačnímu proudovému tricklingovému nabíjení);8. Má několik bezpečnostních ochranných funkcí, jako je přebíjení, nadměrné vybíjení, zkrat, obrácené připojení atd. Zároveň dokáže automaticky inteligentně identifikovat špatnou baterii;9. Režim nabíjení: konstantní proud a konstantní napětí.
Iii. Tlačítko a displej:1. Tlačítko: 1.1 Tlačítko MODE (nabíjecí režim) : Toto tlačítko je tlačítkem pro výběr typu baterie; kliknutím na tlačítko MODE můžete vybrat typy dobíjecích baterií (Li-Ion-3,70 V, Li-Ion-3,80 V a LifePO4-3,20 V), ale jiné typy nelze vybrat, pokud se nabíjí ni-MH/NICd-1,20 V. Tlačítko MODE (nabíjecí režim) je tlačítkem pro výběr typu baterie. Během nabíjení můžete dlouhým stisknutím tlačítka MODE znovu zvolit typ dobíjecí baterie, ale předchozí údaje o nabíjení se neuloží.1.2 Stiskněte tlačítko NEXT (DALŠÍ kanál) : Toto tlačítko slouží k dotazování na 1 až 8 kanálů. Jedním stisknutím této klávesy zobrazíte údaje o nabíjení od nízkého kanálu k vysokému kanálu (směr CH1CH8); Dlouhým stisknutím této klávesy uvedete obrazovku displeje do stavu stálého svícení, dalším dlouhým stisknutím stálé svícení zrušíte;1.3 PREV (předchozí kanál) : Toto tlačítko je klávesa pro dotazování na 8 až 1 kanál. Po stisknutí se zobrazí údaje o nabíjení kanálu od vysokého kanálu k nízkému (směr CH8CH1); Dlouhým stisknutím tohoto tlačítka uvedete obrazovku displeje do stavu stálého svícení, dalším dlouhým stisknutím stálé svícení odstraníte;1.4 CURRENT (nastavení proudu) : Toto tlačítko je tlačítko pro výběr nabíjecího proudu; Systém automaticky nastaví proud podle vnitřního odporu baterie. Chcete-li změnit nabíjecí PROUD kanálu, kliknutím na tlačítko NEXT nebo PREV zobrazte kanál a poté dlouze stiskněte tlačítko CURRENT. Když hodnota CURRENT bliká, stiskněte krátce CURRENT pro změnu nabíjecího PRŮMĚRU kanálu. Chcete-li, aby byl nabíjecí PRŮMĚR všech kanálů baterie stejný, stiskněte nejprve dlouze tlačítko CURRENT a poté krátkým stisknutím upravte hodnotu CURRENT, když typ baterie stále bliká. V tomto okamžiku je hodnota CURRENT všech kanálů stejná.
2. LCD displej a kontrolka:2.1 Po připojení nabíječky k napájení se na LCD displeji zobrazí na dobu asi 3 sekund nulový údaj. Mezitím se kontrolka odpovídající kanálu nejprve rozsvítí červeně, poté zeleně a poté zhasne. Když je zobrazena nula, zelená kontrolka se vždy rozsvítí; pohotovostní režim; kontrolka 9V nabíjecího kanálu svítí vždy zeleně pro nabíjení;2.2 při testování A baterie se na LCD zobrazí symbol A baterie/CH a drážka drážka tao typy článků (Li - ion - 3,70 V, Li - ion -, LiFePO4-3,20 V, 3,80 V Ni MH/Nicd - 1,20 - V)/nabíjecí proud A/V napětí baterie, doba nabíjení mAh a h/objem v procentech %/ vnitřní odpor baterie m Ω údaje, jako je zvolený typ dobíjecí baterie (např. 20 V / 3,80 V nebo výchozí) a nabíjecí proud po zastavení provozu bliká typ akumulátoru 7, asi 9 sekund po formálním nabití akumulátoru, V této době stoupá žebřík symbolu cyklu akumulátoru, což znamená, že nabíjení probíhá, a příslušný indikátor kanálu se rozsvítí červeně;Během nabíjení se můžete kliknutím na tlačítko NEXT nebo PREV dotázat na parametry baterie každého slotu. Když je displej LCD v tmavé obrazovce, kliknutím na libovolnou klávesu se obrazovka rozsvítí; Mezi nimi lze dlouhým stisknutím klávesy NEXT nebo PREV uvést displej LCD do normálního stavu; Když je symbol baterie plně nabitý, zobrazí se na 100 %. Parametry nabíjení se uloží a kontrolka bude vždy svítit zeleně.2.3 Při zjištění abnormálních stavů (zkrat/obrácené připojení atd.) v baterii nebo kanálu se na obrazovce zobrazí CH, Err, všechny symboly baterie a symbol baterie příslušného kanálu budou blikat plnou mřížkou a příslušná kontrolka bude varovně blikat červeně. Když se u 9V nabíjecího kanálu zjistí abnormální stav baterie nebo kanálu (zkrat/obrácené zapojení atd.), nedojde ke změně zobrazení na obrazovce, ale současně bude vždy svítit červená kontrolka.
